Ciao ragazzi riesccomi qui che mi sono messo a costruire qualcosa non riesco a stare con le mani ferme ;)



Mi sono fatto arrivare dall'asia dei sensori di livello pagati una sciochezza una cosa come 1 euro.......mi sono costate piu le spedizioni

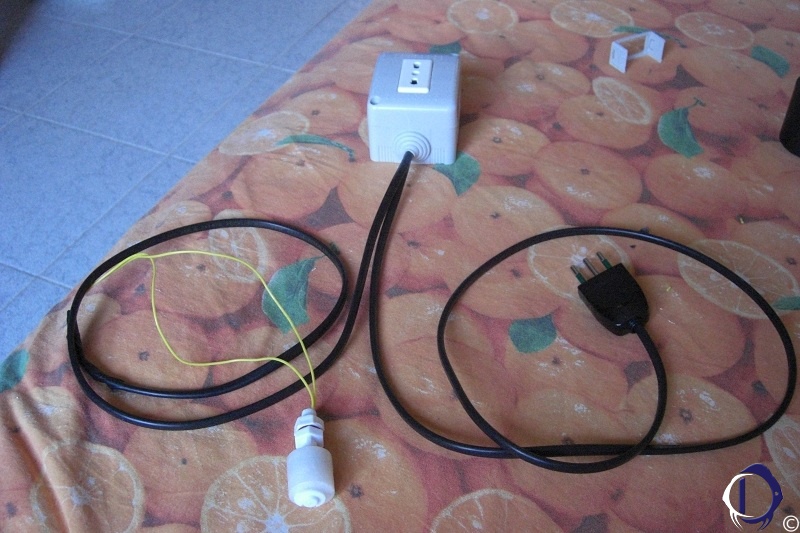

Cmq ho comprato i sensori di livello a galleggiante,una presa,di quelle che si montano nei locali fuori traccia.......del cavo elettrico normalissimo e una spina.........

Dopo di che farbici da elettricista,nastro isolante e cacciavite e si inizia



Allora ho tagliato in due i 2 metri di cavo (ogniuno li fa lunghi quanto li vuole in base alle proprie esigenze) ho spelato tutte le parti dei due cavi ritrovandomi con 4 coppie di cavi spelati ogniuna formata da un cavo blu e uno marrone........li ho uniti in questa maniera.........per non fare troppo casino chiamero cavo A e Cavo B,il cavo A formato da due coppie di cavi e uguale il cavo B........allora prendo il cavo A e collego il cavetto marrone di una delle due coppie alla presa mettendolo nell'apposita entrata e stringendolo con il cacciavite,l'atro cavetto di colore blu che fa parte della prima coppia l ho collego con il cavetto marrone della coppia del cavo B e isolo il tutto con del nastro.........l'altro cavetto blu della coppia del cavo B lo collego all'altra entrata della presa sempre stringendolo con il cacciavite.......dopo di che chiudo la scatoletta della presa.



Ora ci troveremo ad aver collegato la presa e con i due Cavi A e B che escono dalla presa dall'apposita uscita in gomma per renderla stagna..............prendiamo il cavo A e colleghiamo la coppia rimasta dei cavetti blu e marrone alla spina................invece la coppia di cavetti rimasta del cavo B la collegheremo ai due cavetti che ha il galleginate ovviamente isoliamo il tutto sempre al meglio con nastro isolante,ah i due cavetti del gallegiante ovviamente non vanno collegati insieme ma uno collegato al cavetto blu e l'altro al cavetto marrone ed isolati tra loro.......

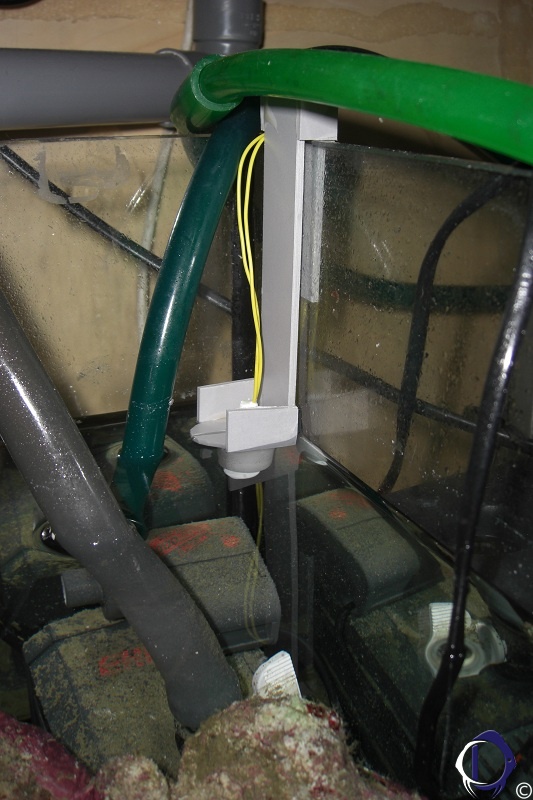

Dopo di che si collega la spina alla corrente,galleggiante a bagno (servirà un supportino che mi sono autocostruito con lo stesso materiale dello scarico usando il tangit come colla) e colleghiamo alla presa la poma che sarà messa bagno nella vaschetta di rabbocco e con dei tubi collegata alla sump........

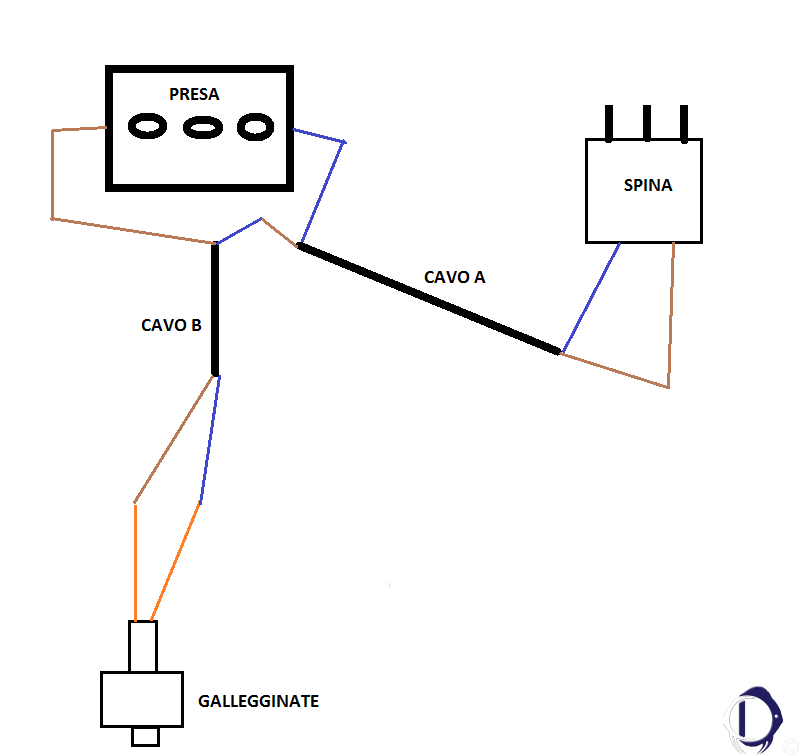

Vi posto qualche foto e uno schemino fatto con Piant cosi forse si capisce meglio il tutto spero di esservi stato utile ;) ;)



Questo messaggio è stato promosso ad articolo

FORTE!!!

Grazie

Hai fatto bene a prendere i sensori di livello, perché nei "mini" gli sbalzi di salinità sono ancora piu' bruschi. Per me il fai-da-te è un mondo sconosciuto. Vuol dire che lo metteremo ad articolo nel futuro Top Topic del DiscusClub, Astro. Merita...sia la tua inventiva che il progettino. Vai a vedere quanto costa l'osmoregolatore con sensore ottico Tunze. Con me ha funzionato solo nel periodo in cui sono stato fuori...e per fortuna!!

Molto bravo, congrats!

ti ringrazio tatore ho risparmiato qualcosina

Molto molto interessante Fabio , ottimo e molto economico anche , complimenti ancora per la tua manualita' nel fai da te sign0098.gif

grazie mille ragazzi!!!!!!

Ciao a tutti, si potrebbe usare quaesto sistema per automatizzare almeno lo spegnimento/chiusura dell' impianto osmotico premislelato? se si come?

grazie





dimenticavo bravo Astro

Ciao a tutti, si potrebbe usare quaesto sistema per automatizzare almeno lo spegnimento/chiusura dell' impianto osmotico premislelato? se si come?

grazie





dimenticavo bravo Astro

Penso proprio di si...i piu' grandi sistemi di stoccaggio lo hanno, altrimenti che fanno? Stanno lì una settimana aspettando l'osmosi al livello? Chiamo aqua1 e ti faccio sapere.

Ma quello che serve a te è una via di mezzo tra l'osmoregolatore e l'elettrovalvola-

secondo me per azionare un impianto d'osmosi con un seonsore di livello,invece che collegarlo ad una presa bisognerebbe pilotare un elettrovalvola che apre e chiude l'acqua che viene mandata all'impianto come se fosse un rubinetto automatico

Esistono diversi sistemi sia meccanici che elettronici... ognuno con i pro e i contro...
