Ciao a tutti ho deciso di mettere una mini guida per come costruirsi uno scarico con apposita scatoletta simile a quello della xaqua oppure tunze.

Se non si capisce ditemelo che lo aggiusto.

Allora iniziamo......... ;D



Per la costruzione di uno scarico ( il mio per un nano reef ) occorre:

-Un passaparete da 40 mm

-Un passaparete da 20 mm

-Una curva in pvc da 90° da 40 mm

-Una curva da 90° da 20 mm

-Per arrivare in sump potete usare quello che volete o del tubo rigida da 40 e da 20 mm oppure del tubo morbido basta che non ci siano delle strozzature ( io consiglio quello rigido piu sicuro)

-Per la mandata potete lasciarla cosi oppure io su Ebay ho trovato dei tubi snodati con dei beccucci da collegare al passaparete da 20 mm con un raccordo in pvc femmina/femmina da 20 mm sempre

-Per lo scarico per far si che i pesci piccoli oppure lumache o altro........finiscano in sump e risucchiate dalla pompa e macciullati... :'( :'( :'( io ho costruito questa scatoletta in pvc che vi andrò ad illustrare tra poco.

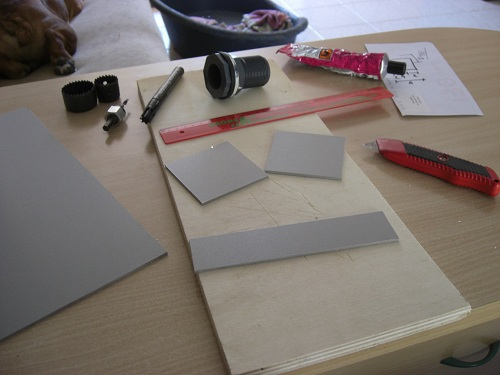

Materiali per le lavorazioni:

-Tagint per incollare le parti di pvc

-Flessibile piccolo

-Taglierino

-Righello



Allora per prima cosa bisognera collegare i passaparete alle curve dei giusti diametri,e collegare i tubi che vanno in sump alle due curve...... ;)

Ci troveremo con i passaparete in vasca senza nulla......come dicevo prima se vogliamo la mandata la possiamo lasciare cosi se no si possono trovare su internet dei pezzi di pvc snodati da collegare e creare una mandata piu decende anche a livello estetico

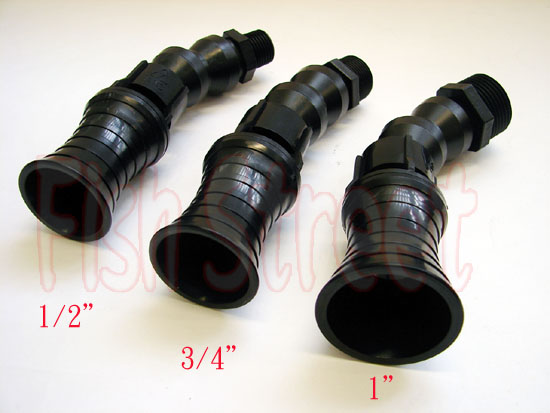

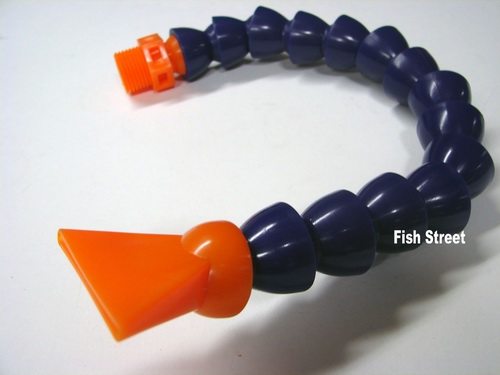

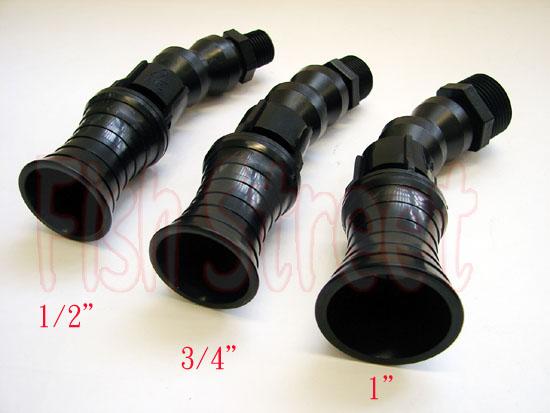

Ecco quello che ho trovato io.......

Scusatemi ma non riesco ad inserire le foto a meta tra il testo e cosi metterò piu post non è un problema vero?



Per la costruzione della scatoletta dello scarico io ho preso delle lastre di pvc grigio,prendendo le misure con il righello e tagliando con il taglierino,ho fatto 2 lastrine da 8x8,2 da 8x4,1 da 8,8x4 e una da 8,8x3,3.

;D

dopo di che una delle due da 8x8 l ho forata con una tazza da legno diametro 40 mm ( a mi sono dimenticato servono anche trapano a batteria o no e due tazze una da 40 mm e una da 30 mm),ho preso due misure cercando di far si che il buco venisse a 1 cm dal fondo,2 cm ai lati e 3 cm verso l'alto.

Poi ho preso l'altra lastrina da 8x8 e ho fatto delle righe leggere con il taglierino cercando di farle parallele tra loro il piu possibile e con il flessibile piano piano ho creato la griglia facendo tanti tagli sulla lastrina seguendo le righe fatte in precendenza.

Poi ho preso la lastrina da 8,8x3,3 e gli ho fatto due fori da 30 abbastanza vicini.

In ultimo ho fatto due righe leggere con il taglierino a 5 mm di distanza sul lato da 4 cm sulle due lastrine 4x8 e sempre con il flessibile cercando di non bucare completamente la lastrina ho creato due guide.

Una volta fatte le varie lastrine e lavorare e se c'è bisogna gli si deve dare anche una leggera levigata con della carta vetro per eliminare dei rimasugli dei fori oppure dei tagli con il flessibile.

A questo punto sono andato ad incollare prima la lastrina da 8x8 con il foro da 40 mm insieme alle lastrine da 8x4 con le guide e a quella da 8.8x4 e ho aspettato un 20 minuti piu o meno....... ;D

Nel frattempo ho creato due pezzettini che saranno un 1x8.5 piu o meno e li ho incollati alla griglia nella parte alta e bassa.

Poi ho incollato la lastrina con i due fori da 30 mm che sarebbe il tetto della scatoletta,i due fori servono per sicurezza che se per caso uno si dimenticasse di pulire la griglia e quindi la griglia si potrebbe tappare,entrerebbero in gioco questi due fori perchè l'acqua salirebbe fino al tettuccio della scatoletta ed entrerebbe nella scatola per via dei du e fori da 30 mm e cosi non si allagherebbe casa......... ;)

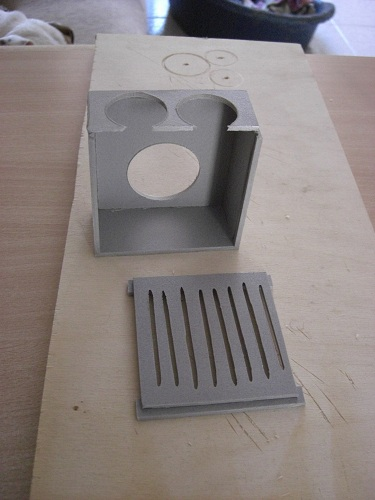

Ecco la prima parte dell'incollaggio

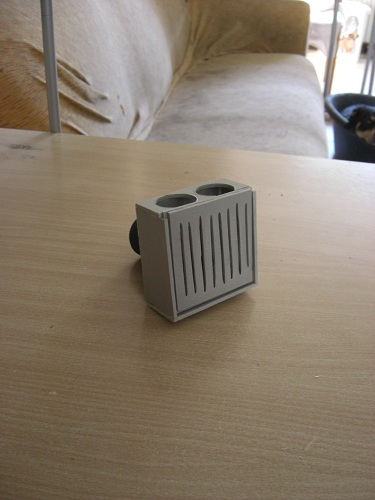

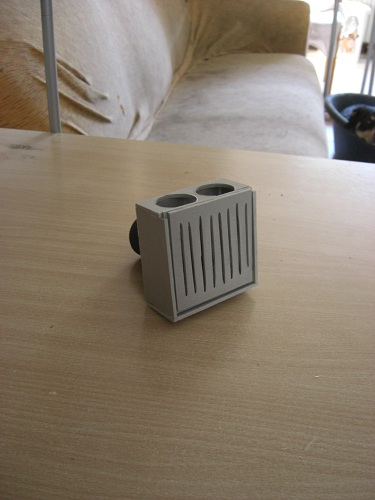

ed ecco come dovrebbe venire una volta finita

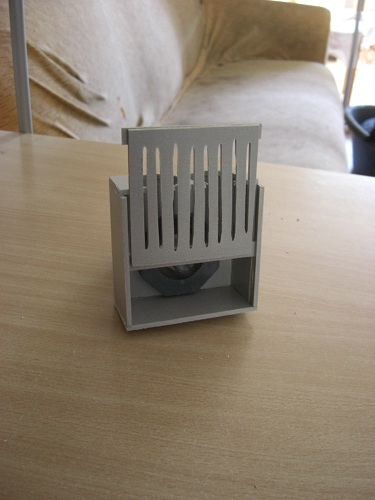

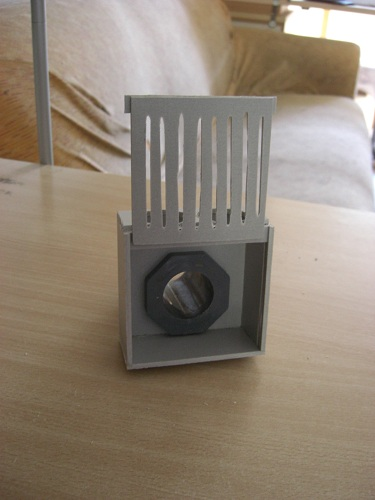

In questa maniera la griglia si può togliere in qualsiasi momento e pulirla per bene con una spugna lavandola ed eliminando incrostazioni o altro......... ;)

E il rischio che si tappi non dovrebbe esserci però per sicurezza io ho fatto anche i fori da 30 mm in alto per dormire piu tranquillo  ;) ;) ( grazie al consiglio di Ramke molto utile!!  ;) )



Spero di essere stato chiaro se non si capisce qualcosa ditemelo pure che cerco di aggiustarla.

Grazie a tutti e spero che vi possa piacere ( cmq questa grigia è un prototipo quella vera la farò in settimana appena prendo il pvc nero da 5 mm che sono sicuro che è materiale per gli acquari perchè si usa per le plancie).



Ciao a tuttiiiiiiiiiii  ;) ;) ;D ;) ;) ;) ;) ;) ;)

Metti tutti i post che vuoi.

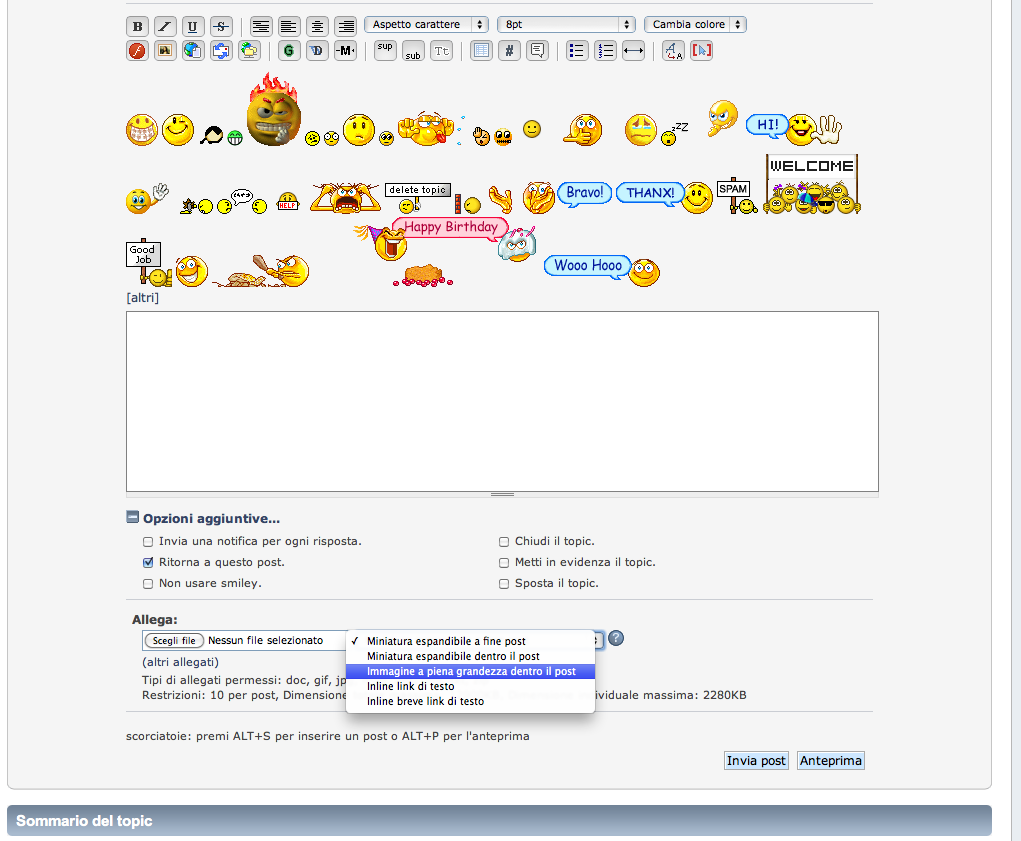

Per mettere le foto all'interno del topic segui questa videata

[attachimg=1]



Io ho scelto immagine a piena grandezza dentro il post.



Scusa l'OFF, se vuoi cancello il mio intervento dopo.

Bravo Fabio ottima descrizione e ben dettagliata ..adesso devi depositare il brevetto ;D scarico xastro ;)

Grazie mille ragazzi sono contento che vi piaccia ;D e se poi funziona bene che è silenzioso allora lo brevetto ahhahahahha

ramke con questo perdi il titolo di mac giver )))))))

Sei un mago complimenti.ottimo lavore davvero ben fatto )  =] ;D

vi ringrazio ragazzi non dovete siete troppo buoni!!!!

ramke con questo perdi il titolo di mac giver )))))))

Io penso che il "fai da te" in questo hobby sia la cosa principale e  ...hai piu' soddisfazione nel fare le cose ..e soprattutto ti si allegerisce la spesa ...che gia' con l'enel ne abbiamo sempre di piu'.

ciao scusa volevo sapere come andava il tuo progetto.e silenzioso?ciao a presto

tutto perfetto non lo si sente neanche!!!!! davvero!!!!!!!

certo che sei un bel pozzo di idee... Bravo ragazzone continua così!!!!

dopo di che una delle due da 8x8 l ho forata con una tazza da legno diametro 40 mm ( a mi sono dimenticato servono anche trapano a batteria o no e due tazze una da 40 mm e una da 30 mm),ho preso due misure cercando di far si che il buco venisse a 1 cm dal fondo,2 cm ai lati e 3 cm verso l'alto.

Poi ho preso l'altra lastrina da 8x8 e ho fatto delle righe leggere con il taglierino cercando di farle parallele tra loro il piu possibile e con il flessibile piano piano ho creato la griglia facendo tanti tagli sulla lastrina seguendo le righe fatte in precendenza.

Poi ho preso la lastrina da 8,8x3,3 e gli ho fatto due fori da 30 abbastanza vicini.

In ultimo ho fatto due righe leggere con il taglierino a 5 mm di distanza sul lato da 4 cm sulle due lastrine 4x8 e sempre con il flessibile cercando di non bucare completamente la lastrina ho creato due guide.

Una volta fatte le varie lastrine e lavorare e se c'è bisogna gli si deve dare anche una leggera levigata con della carta vetro per eliminare dei rimasugli dei fori oppure dei tagli con il flessibile.

A questo punto sono andato ad incollare prima la lastrina da 8x8 con il foro da 40 mm insieme alle lastrine da 8x4 con le guide e a quella da 8.8x4 e ho aspettato un 20 minuti piu o meno....... ;D

Nel frattempo ho creato due pezzettini che saranno un 1x8.5 piu o meno e li ho incollati alla griglia nella parte alta e bassa.

Poi ho incollato la lastrina con i due fori da 30 mm che sarebbe il tetto della scatoletta,i due fori servono per sicurezza che se per caso uno si dimenticasse di pulire la griglia e quindi la griglia si potrebbe tappare,entrerebbero in gioco questi due fori perchè l'acqua salirebbe fino al tettuccio della scatoletta ed entrerebbe nella scatola per via dei du e fori da 30 mm e cosi non si allagherebbe casa......... ;)

Ecco la prima parte dell'incollaggio



sei serie a senza parole un mostro seiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

non esagerate ragazzi ;)

vi ringrazio tantissimo!!!!!

davvero complimentoni
